Рециклинг

Основные определения

Рециклинг или рециркуляция (рециклирование)—повторное использование утилизируемых веществ после первичной очистки, например, фильтрации и сушки. В случае хладагентов рециркуляция, как правило, предполагает их возвращение в оборудование. Зачастую такой процесс происходит «на месте» (определение 4-го Совещания Сторон Монреальского протокола, решение IV/24).

В решении IV/24 рециклинг отделен от восстановления — повторной обработки и улучшения свойств утилизируемого вещества путем фильтрации, сушки, дистилляции и химической обработки для восстановления вещества до определенных стандартных характеристик (зачастую восстановление проводится на центральной установке вне места эксплуатации).

В то же время, Федеральный закон от 10.01.2002 №7-ФЗ «Об охране окружающей среды» определяет рециркуляцию (рециклирование) озоноразрушающих веществ как их повторное использование после восстановления. Восстановлением закон называет обработку рекуперированных озоноразрушающих веществ путем фильтрации, сушки, дистилляции, химической обработки в целях восстановления потребительских свойств, не различая первичную очистку и повторную обработку.

Законодательные основания для рециклинга ОРВ и Ф-газов

Монреальский протокол устанавливает предельные значения допустимых объемов потребления регулируемых веществ. При этом потребление определяется как производство плюс импорт минус экспорт. Производством протокол считает количество произведенных регулируемых веществ за вычетом количества уничтоженных веществ, а также количества веществ, использующихся исключительно как сырье. Количество веществ, подвергшихся рециркуляции и повторному использованию, не рассматривается как производство (Cтатья 1, пп. 5,6).

Импорт и экспорт рециркулированных и использованных регулируемых веществ не должны учитываться при расчете потребления (Решение IV/24, п. 2).

Это означает, что рециркуляция извлеченных хладагентов позволяет создать легальный запас выводящихся из обращения хладагентов, объем которого не будет ограничиваться предельными значениями потребления, установленными Монреальским протоколом.

Учет и отчетность в отношении произведенных, использованных, находящихся на хранении, рекуперированных, восстановленных, рециркулированных и уничтоженных озоноразрушающих веществ ведется в соответствии с порядком, установленным постановлением Правительства РФ от 24 марта 2014 г. №228 «О мерах государственного регулирования потребления и обращения веществ, разрушающих озоновый слой» (с изменениями и дополнениями).

Требования по извлечению, повторному применению и утилизации хладагента содержатся в ГОСТ 32968-2014 «Оборудование холодильное. Агенты холодильные. Требования по применению и извлечению»

Способы извлечения хладагентов и их дальнейшего восстановления для повторного использования

ГОСТ 32968-2014 предписывает выполнять извлечение, повторное применение и утилизацию хладагента в соответствии с пп. 6.1.4, 6.1.5, 6.2, 6.3 и 6.5 ГОСТ EN 378-4 «Системы холодильные и тепловые насосы. Требования безопасности и охраны окружающей среды. Часть 4. Эксплуатация, техническое обслуживание, ремонт и восстановление».

Извлечение хладагента, его восстановление, подготовка к повторному использованию и утилизация выполняются только обученным персоналом, обладающим соответствующими знаниями и опытом.

Хладагент и масло, извлекаемые из системы, после извлечения направляются на утилизацию (уничтожение), либо на повторное использование.

Перед извлечением хладагента из холодильной системы, определяют условия его хранения, исходя из следующей информации:

Рециклинг
  • предыстория эксплуатации холодильной системы;
  • тип и размещение хладагента в холодильной системе;
  • основания, по которым хладагент подлежит извлечению из холодильной системы;
  • техническое состояние холодильной системы или оборудования, а также будет ли она эксплуатироваться в дальнейшем или нет.

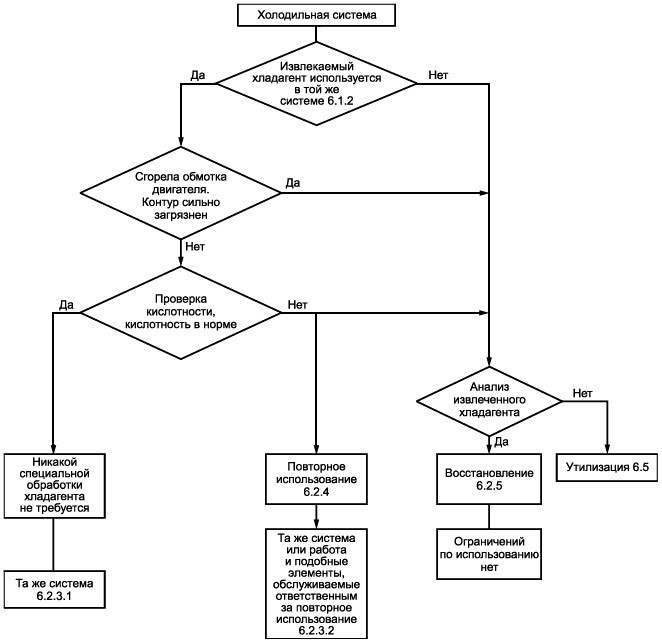

Извлекаемые для повторного использования хладагенты подвергают восстановлению с целью достижения характеристик, соответствующих характеристикам хладагентов, не бывших в эксплуатации.

Для повторного использования галогенсодержащих углеводородов выполняют следующие проверки:

  1. Проверка кислотности методом титрования
    При проверке кислотности для анализа берут образец массой от 100 до 120 граммов, нижний предел чувствительности теста по определению содержания кислоты должен быть не более 10-7 долей по массе (в пересчете на HCI). Если содержание кислоты превышает максимально допустимый уровень, то весь извлеченный хладагент направляют на очистку для повторного использования или на регенерацию, а фильтры-осушители в холодильной системе заменяют.
  2. Испытание на наличие влаги методом кулонометрического титрования по Карлу Фишеру
    Для проведения анализа на наличие воды проба (для всех хладагентов) должна быть взята в жидкой фазе в соответствующую емкость для проведения исследований. Если влагосодержание хладагента выше максимально допустимого, то весь извлеченный хладагент направляют на очистку для повторного использования или на регенерацию, а фильтры-осушители в холодильной системе заменяют.

Оборудование для извлечения и очистки хладагентов должно соответствовать требованиям ГОСТ ISO 11650-2017 «Оборудование для рекуперации и/или повторного использования хладагента. Эксплуатационные характеристики», а для хладагентов на основе галогенсодержащих углеводородов – и требованиям ГОСТ IЕС 60335-2-104-2013 «Бытовые и аналогичные электрические приборы. Безопасность. Часть 2-104. Дополнительные требования к устройствам, предназначенным для восстановления и/или рециркуляции хладагентов в оборудовании для кондиционирования воздуха и холодильном оборудовании».

Процедура сбора/извлечения хладагента:

  1. если для извлечения и сбора хладагента не может быть использован компрессор холодильной системы, подключают оборудование для извлечения и сбора хладагента в другой части холодильной системы или в отдельной емкости;
    Примечание: Оборудование для извлечения хладагентов обычно представляет собой агрегат, состоящий из компрессора, маслоотделителя, конденсатора и вспомогательных элементов.
    Оборудование может содержать фильтры-осушители и антикислотные фильтры со сменными картриджами с целью удаления влаги, кислоты, механических частиц и других загрязнений.
  2. перед разгерметизацией холодильного контура давление в холодильной системе или ее соответствующей части понижают до значения не более 30 кПа (абс.).
  3. перед утилизацией холодильную систему или ее элементы вакуумируют до остаточного давления в них не более 30 кПа (абс.).
    Примечание: Указанные выше значения давления соответствуют температуре окружающей среды 20°С. Для других значений температуры значения давления необходимо скорректировать.
    Время извлечения хладагента или вакуумирования системы зависит от давления. Извлечение хладагента и вакуумирование прекращают, когда после выключения компрессора сливного агрегата давление в контуре остается постоянным.

Хладагент собирают только в специальную тару, предназначенную для конкретного рассматриваемого хладагента. Эта тара должна быть промаркирована цветовым кодом или иным способом, позволяющим легко идентифицировать содержимое тары так, как это предусмотрено для рассматриваемого хладагента. Тара для восстановленного хладагента должна иметь специальную маркировку.

Применение одноразовой тары по принципу «после использования выбросить» не допускается в связи с возможностью попадания в атмосферу остатков газа, содержащегося в таре.

Все операции по извлечению и повторному использованию хладагентов, а также причины выполнения этих операций регистрируют в журнале учета технического состояния холодильной системы.
