Аммиак + диоксид углерода

Каскадные холодильные установки, в которых в качестве хладагента высокотемпературного контура выступает аммиак (NH₃, R717), а диоксид углерода (CO₂, R744) используется как хладагент низкотемпературного контура или как промежуточный холодоноситель („рассол“), отличаются рядом преимуществ:

• оптимальный температурный режим для каждого хладагента
• более высокая безопасность за счет значительного сокращения количества аммиака в системе по сравнению с чисто аммиачными установками аналогичной производительности
• меньшие габариты и материалоемкость: благодаря использованию диоксида углерода уменьшаются габариты охлаждающих устройств и диаметр всасывающих трубопроводов (в контуре CO₂) по сравнению с чисто аммиачными установками аналогичной производительности.

Аммиачная холодильная машина с CO₂ в качестве вторичного холодоносителя

Холодильные машины, в которых аммиак используется в качестве хладагента для охлаждения жидкого CO₂, выступающего в роли вторичного холодоносителя, могут использоваться для заморозки, низко-, средне- и высокотемпературного хранения.

CO₂ в теплообменниках потребителей холода таких систем не просто нагревается, забирая тепло от охлаждаемого тела или среды, но и частично испаряется, что повышает эффективность охлаждения и позволяет использовать компоненты, арматуру и трубопроводы меньших габаритов.

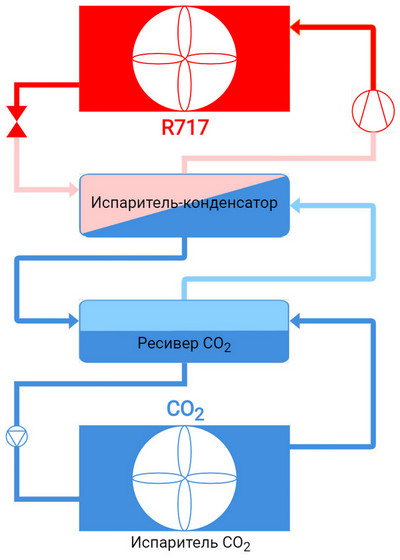

Схема такой установки представлена ниже:

CO₂ охлаждается в каскадном теплообменнике, который для аммиачной холодильной машины является испарителем, а для контура CO₂ – конденсатором, и поступает в ресивер, откуда насосом подается на теплообменник потребителя холода (испаритель). Жидкий холодоноситель после этого возвращается в ресивер, а газообразный поступает на каскадный теплообменник для конденсации.

Каскадные системы охлаждения на NH₃/CO₂

Пример каскадной системы, использующей CO₂ в качестве фазопереходного хладагента на стороне низкого давления, а NH₃ – на стороне высокого давления, приведен на схеме ниже:

В этой схеме жидкий CO₂ также подается из ресивера в теплообменник потребителя холода (испаритель) насосом. После частичного испарения жидкий CO₂ возвращается в ресивер, а газообразный – сжимается в компрессоре и конденсируется в каскадном теплообменнике, выполняющем для аммиачного контура функцию испарителя.

Применение такой схемы позволяет сократить количество заправляемого аммиака по сравнению с чисто аммиачной системой примерно в 10 раз.

Варианты сочетания различных схем

В каскадных системах могут использоваться различные сочетания технологий непосредственного кипения и насосной подачи хладагента, а также применения вторичного холодоносителя.

Ниже представлены примеры решений, позволяющих организовать снабжение потребителей холодом нескольких температурных уровней.

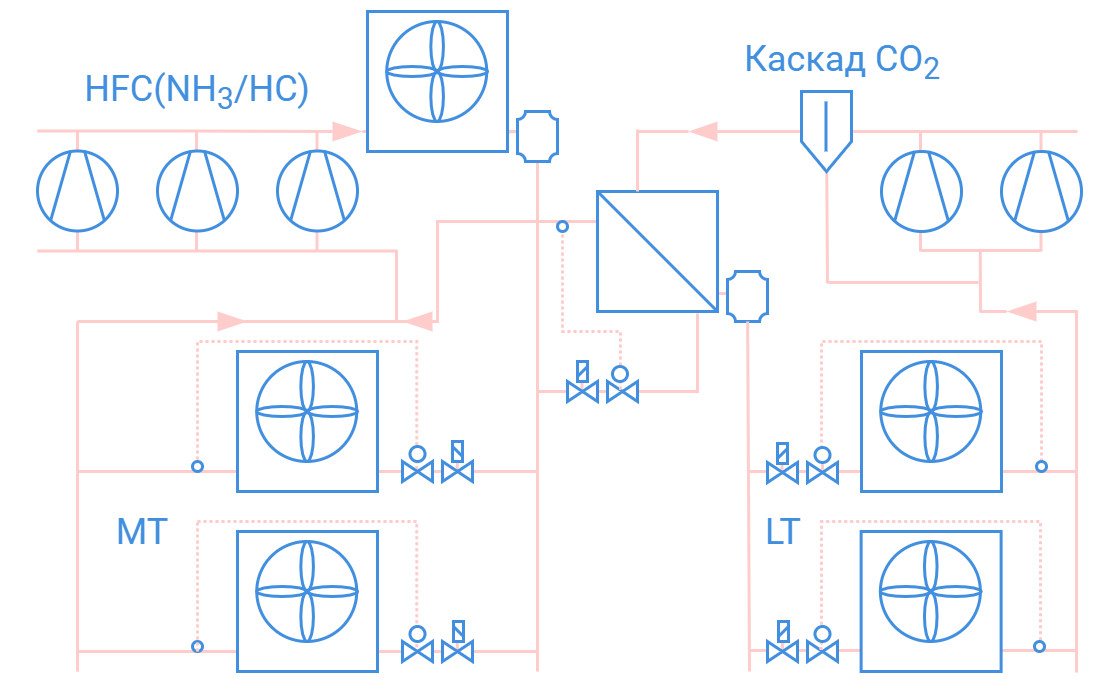

На первой схеме представлена система, в которой для снабжения холодом низкотемпературных потребителей используется контур CO₂, подключенный через каскадный теплообменник к традиционной холодильной установке (которая может работать, в том числе, и на NH₃), снабжающей потребителей среднетемпературным холодом.

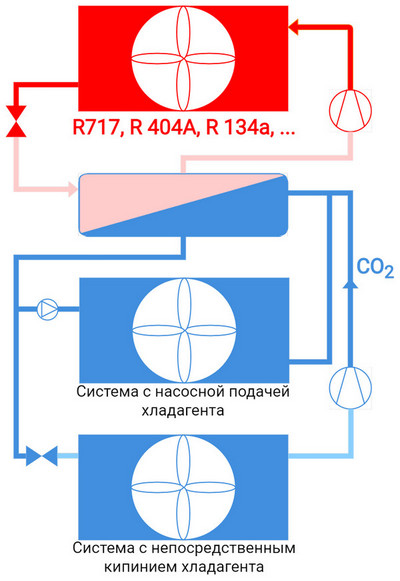

На второй схеме представлена комбинированная система, в которой для снабжения холодом среднетемпературных потребителей используется насосная подача CO₂, а низкотемпературный холод создается за счет непосредственного кипения CO₂ и последующего сжатия его паров компрессором.
